Монтаж системы вентиляции на базе приточно-вытяжной установки Vaillant recoVair VAR

Приточно-вытяжная вентиляция Vaillant recoVair VAR - Идеальный климат в помещении круглый год!

Системные решения от Vaillant
В сочетании с газовыми приборами Vaillant, обеспечивающими максимальное использование теплоты сгорания топлива, с использованием технологии передачи данных по шине eBUS, компания Vaillant предлагает системное решение для вентиляции, отопления и водоподогревания «из одних рук».
Все компоненты могут управляться при помощи одного системного регулятора calorMATIC 470/4.
Согласованная программа поставки комплектующих предлагает все возможности для проектирования и выполнения монтажа систем вентиляционных каналов с размерами, определенными индивидуально под заказчика.
Вентиляционная система recoVAIR для жилых помещений, легко комбинируется со всеми другими приборами, генерирующими тепловую энергию. Для использования в частном доме на выбор потребителя предлагаются шесть вариантов установок с расходом воздуха 150 м³/ч - 360 м³/ч.
Представленный здесь обзор системы дает представление о возможностях по использованию системы вентиляции жилых помещений recoVAIR в сочетании с другими инновационными продуктами компании.

Основная задача вентиляции:
Защита здания
— Помогают поддерживать комфортную влажность в помещении
— Не допускают попадание пыли в помещение (степень фильтрации F7 или F9)
— Закрытые окна ограждают от уличного шума
Комфорт
— Всегда свежий воздух и здоровый микроклимат
— Адаптируется к погодным условиям и среде помещения
— Тихая работа (в т.ч. пониженные обороты вентиляции в ночные часы)
Экономия
— Сохраняет до 85% тепла удаляемого воздуха
— Низкое потребление электроэнергии
— Управление по влажности, содержанию углекислого газа и температуре

Вентиляция жилого помещения при помощи системы RecoVair

Новостройка
Во вновь построенных частных домах с жилой площадью до 190 м² система вентиляции жилых помещений
recoVAIR представляет собою идеальное дополнение, обеспечивающее комфорт и экономию энергии к системе auroCOMPACT, работающей на солнечной энергии и газе, обеспечивающей максимальное использование теплоты сгорания топлива, с плоскими коллекторами для сбора солнечной энергии auroTHERM. Системный регулятор calorMATIC 470/4 обеспечивает управление всеми компонентами.
Модернизация
Для модернизации системы отопления в частном доме площадью до 190 м² настолько же простое, насколько и доступное по цене решение предлагается за счет применения работающего на газе прибора ecoTEC plus, обеспечивающего максимальное использование теплоты сгорания топлива, с резервуаром для воды uniSTOR VIH R 150. Идеальным дополнением для этого является система recoVAIR VAR 260/4. Вся система удобно управляется при помощи регулятора calorMATIC 470/4.
Частные дома большей площади
В жилых домах с площадью до 290 м² оборудование, состоящее из рассольного / водяного-теплового насоса geoTHERM plus, в сочетании с эксклюзивными вакуумными трубчатыми коллекторами auroTHERM и эксклюзивным многофункциональным резервуаром allSTOR, а также настенной установкой recoVAIR VAR 360/4, обеспечивает наивысший уровень комфорта благодаря системам отопления, водоподогревания и вентиляции.

Система recoVAIR

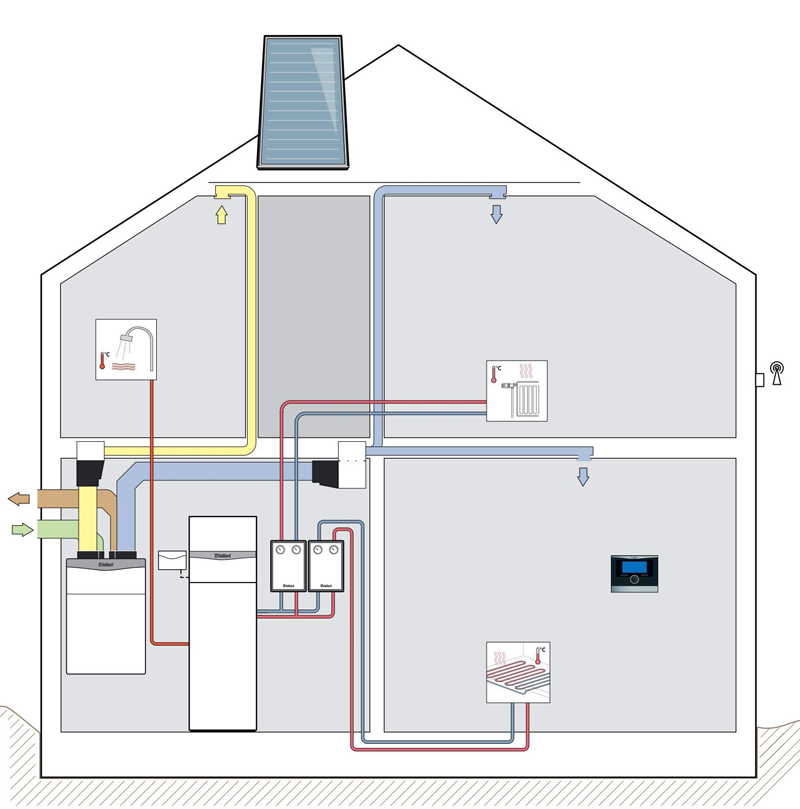

Частный дом площадью до 190 м²

Описание:
Компактное системное решение для частных домов новостроек, как в диапазоне низкого потребления энергии, так и в диапазоне энергопассивных домов.
Пример использования показывает использование системы каналов с трубопроводами круглой конфигурации с прокладкой в потолке.
Монтаж системы recoVAIR возможен, например, в помещении, используемом для ведения домашнего хозяйства или в примыкающем к дому помещении. Подача наружного воздуха и отведение отработанного воздуха осуществляется через фасад.
Инструкции:
- Включите в проект достаточное монтажное пространство для шумоглушителя.
- Соблюдайте необходимые минимальные расстояния между патрубками для подачи наружного воздуха и отведения отработанного воздуха, чтобы предотвратить рециркуляцию.
- По возможности, сделайте каналы для наружного воздуха и для отработанного воздуха максимально короткими. Эти каналы должны быть изолированы.
- Отверстие для впуска воздуха должно быть расположено на высоте 3 м над полом, оно должно быть защищено от ливневых дождей и иметь защитную решетку от птиц.
Частный дом площадью до 190 м² Установка Автоматика Тепло Вода Гелиосистема
Наивысшая экономичность даже в самом маленьком пространстве
- Компактное системное решение для привязки гелиоустановки
- Регулировка системы отопления, вентиляции и водоподогревания при помощи центрального регулировочного устройства
calorMATIC 470/4
- Возможны дополнительные функции для обеспечения комфорта:
- Датчик уровня CO²
- Индикация значений количества полученной энергии в результате процесса рекуперации тепла


VAR 260/4
VAR 260/4 E


calor-MATIC
470/4 и
VR 32/3


auro-COMPACT


Емкостный
водона-
греватель,
встроенный
в систему
auro-COMPACT


Водоподо-
гревание от
солнечной
энергии при
помощи
системы auro-
COMPACT

Пример использования 2

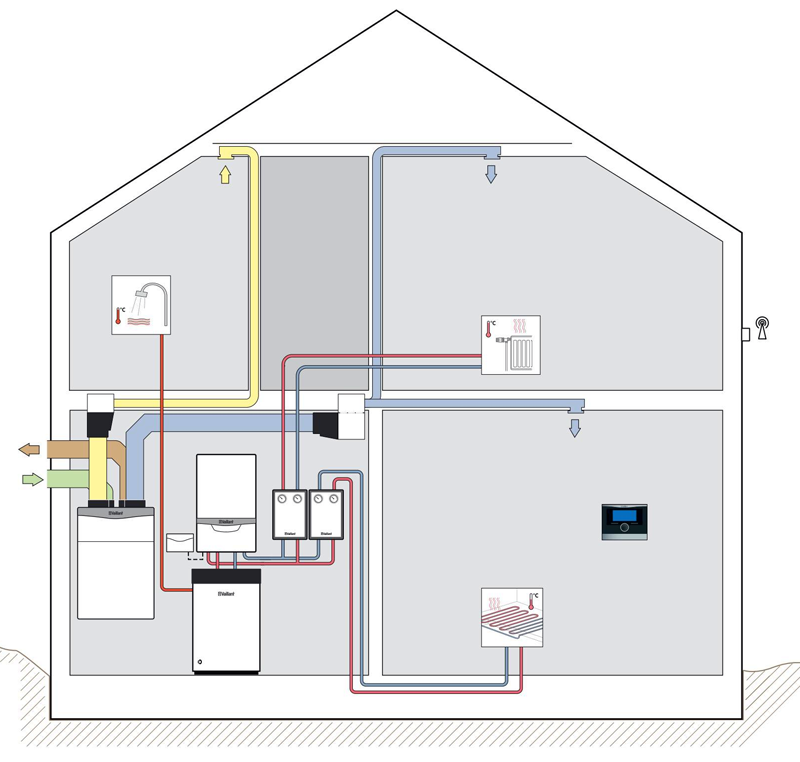

Частный дом площадью до 190 м²

Описание:
Гибкие решения, особенно для модернизации частных домов. В примере использования показано применение системы с круглыми воздуховодами, с прокладкой в потолке. Монтаж системы recoVAIR возможен в подсобном помещении или в помещении, примыкающем к дому.
Наружный воздух подается, а отработанный воздух выводится через фасад.
Инструкции
- Предусмотрите в проекте, если это необходимо, достаточное монтажное пространство для шумоглушителя.
- Соблюдайте необходимые минимальные расстояния между патрубками для подачи наружного воздуха и отвода отработанного воздуха, для предотвращения рециркуляции.
- Сделайте каналы для подачи наружного воздуха и для отвода отработанного воздуха, по возможности, максимально короткими. Их следует изолировать.
- Отверстие для впуска воздуха следует делать на высоте 3 метра над полом, оно должно быть защищено от ливня и иметь защитную решетку от птиц.
Частный дом площадью до 190 м² Установка Автоматика Тепло Вода Гелиосистема
Гибкое системное решение
- Регулировка системы отопления, вентиляции и водоподогревания при помощи центрального регулировочного устройства
calorMATIC 470/4
- Возможны дополнительные функции для обеспечения комфорта:
- Датчик уровня CO²
- Индикация значений количества полученной энергии в результате процесса рекуперации тепла


VAR 260/4
VAR 260/4 E


calor-MATIC
470/4 и
VR 32/3


ecoTEC plus
ecoVIT, icoVIT


Емкостный
водона-
греватель
VIH R

Компактно и удобно
- Регулировка системы отопления, вентиляции и водоподогревания при помощи центрального регулировочного устройства
calorMATIC 470/4
- Возможны дополнительные функции для обеспечения комфорта:
- Датчик уровня CO²
- Программы выдержек времени
- Индикация значений количества полученной энергии в результате процесса рекуперации тепла


VAR 260/4
VAR 260/4 E


calorMATIC
470/4 и
VR 32/3


Eco-COMPACT


Емкостный
водона-
греватель, встроенный в систему
Eco-COMPACT

Модернизация в домах старой постройки
- Дополнительное оснащение домов и квартир системами вентиляции в рамках реконструкции зданий старого фонда
- Автономное управление системой вентиляции при помощи ступенчатого переключателя
- Максимально простое управление и автоматическая эксплуатация вентиляционной установки, не требующая регулировки


VAR 260/4
VAR 260/4 E


Ступенчатый
переключа-
тель
Регулировка работы системы отопления при помощи имеющегося регулятора


Отопительный прибор в жилом фонде


Центральное или децентра-
лизованное водо-подогре-
вание в жилом фонде


Пример использования 3

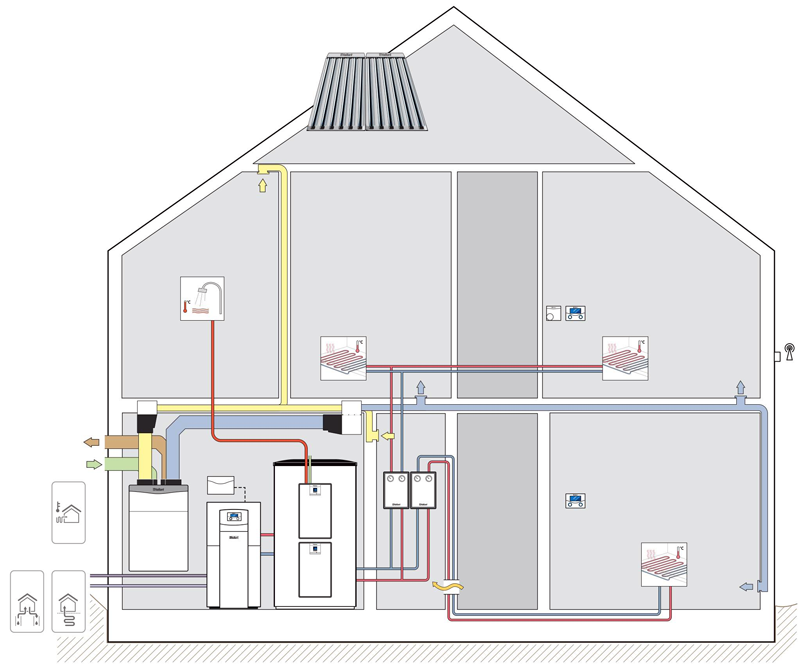

Частный дом площадью до 290 м²

Описание:
Может использоваться для частных домов, как в новостройках, так и при модернизации зданий старого фонда: как в диапазоне низкого потребления энергии, так и в диапазоне энергопассивных домов.
Пример использования показывает применение системы каналов с трубопроводами круглой конфигурации с прокладкой в потолке.
Монтаж системы recoVAIR возможен в подсобном помещении для домашнего хозяйства или в помещении, примыкающем к дому. Наружный воздух подается, а отработанный воздух выводится через фасад. При особенно высоких требованиях к качеству воздуха датчиками уровня СО² могут быть обеспечены до двух помещений с приточным воздухом.
Инструкции
- Предусмотрите в проекте, если это необходимо, достаточное монтажное пространство для двух шумоглушителей.
- Соблюдайте необходимые минимальные расстояния между патрубками для подачи наружного воздуха и отвода отработанного воздуха, для предотвращения рециркуляции.
- Датчики уровня CO² могут использоваться только в комбинации с устройством calorMATIC 470/4.
Частный дом площадью до 290 м² Установка Автоматика Тепло Вода Гелиосистема
Регенеративная выработка тепловой энергии с автономной вентиляцией
- Автономное управление системой вентиляции квартиры при помощи ступенчатого переключателя.
- Максимально простое управление и автоматическая эксплуатация вентиляционной установки, монтаж не требуется
- Система вентиляции квартиры recoVAIR может комбинироваться со всеми системами отопления


VAR 360/4
VAR 360/4 E
Ступен-
чатый пере-
ключатель для вентиляции квартиры
Регулятор
энерго-баланса для отопления и горячей воды встроен в конструкцию теплового насоса


geo-THERM
VWS… 1/3


Станция подачи питьевой воды
Привязка через солнечную зарядную станцию
VPM/2…S и много-
функцио-
нальный резервуар
VPS… / 3
Простая вентиляция
- Автономное управление системой вентиляции квартиры при помощи ступенчатого переключателя.
- Максимально простое управление и автоматическая эксплуатация вентиляционной установки, монтаж не требуется
- Система вентиляции квартиры recoVAIR может комбинироваться со всеми системами отопления


VAR 360/4
VAR 360/4 E
Ступен-чатый пере-
ключатель для вентиляции квартиры
Отдельный регулятор для отопления, горячей воды и солнечной энергии


renerVIT


Станция подачи питьевой воды
Привязка через солнечную зарядную станцию
VPM/2…S и много-
функцио-
нальный резервуар
VPS… / 3


Новая система recoVAIR превосходно включается в программу использования изделий производства компании Vaillant. Вентиляционная система и система отопления могут регулироваться при помощи одного центрального регулятора производства компании Vaillant.
Вентиляционная установка recoVAIR работает в зонах приточного и отводимого воздуха (зоны с небольшим повышенным рабочим давлением и зоны с небольшим пониженным рабочим давлением). Таким способом достигается продувка всего дома воздухом, даже если в некоторых помещениях (например, в коридоре) отсутствуют отдельные отверстия для приточного воздуха. Эти зоны называются зонами перепуска. Зонами приточного воздуха являются все помещения для длительного пребывания людей (в том числе и спальня), а зонами отводимого воздуха являются все санитарные зоны и кухня.
Для достижения воздухообмена во всей квартире для обеспечения этого процесса необходима комбинация систем для подачи воздуха в помещения и отвода воздуха из помещений во всей квартире. Эта комбинация систем для подачи воздуха в помещения и отвода воздуха из помещений достигается благодаря перепускным отверстиям, укороченным створкам дверей и принятию других мер, направленных на достижение этой же цели.
Преимущества комбинации систем для подачи воздуха в помещение и отвода воздуха из помещений
- Затраты на разводку воздуховодов значительно меньше, чем при монтаже систем с подачей приточного воздуха и отведением отводимого воздуха, проложенными в каждом соответствующем помещении.
- Вентиляционная установка может иметь существенно меньшие размеры.
- Особенно высокое качество воздуха в помещениях с приточным воздухом - в то время, когда отведение влаги в помещениях с вытяжным воздухом, используемых редко и в течение короткого времени, обеспечено за счет повышенных значений объемного расхода. Поэтому возможно достижение большого эффекта при ограниченном воздухообмене (по отношению ко всему дому).
- Опасность короткого замыкания, связанного с проведением технологических мероприятий по обеспечению вентиляции, существенно снижена (свежий наружный воздух немедленно снова выводится с отводимым воздухом).

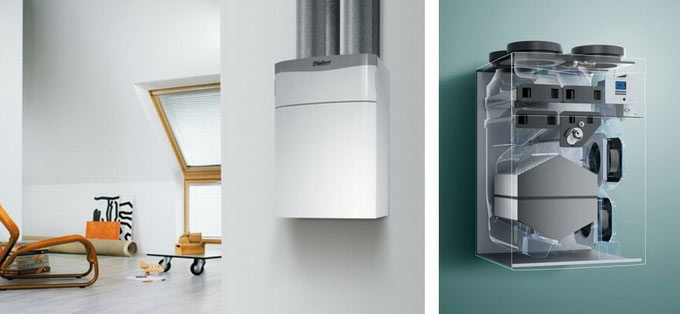

Функция системы recoVAIR (установки настенного исполнения)
Система вентиляции квартиры состоит из центральной вентиляционной установки recoVAIR VAR…/4 с крестообразным противоточным теплообменником для воздухообмена с рекуперацией тепла.
Установка подключается к канальной системе для подачи и отвода воздуха. В вентиляционной установке, закрепленной путем настенного монтажа, необходимый воздухо- и теплообмен обеспечивается двумя вентиляторами в зоне приточного воздуха и в зоне отработанного воздуха. В зоне отводимого воздуха установки находится фильтр G4, а в зоне наружного воздуха находится фильтр тонкой очистки F7. Фильтр для отводимого воздуха защищает теплообменник и расположенную за ним канальную систему, фильтр для наружного воздуха обеспечивает подачу чистого воздуха в дом. Опционально может использоваться фильтр для задержания мелкой пыли F9 (входит в перечень комплектующих деталей). Этот фильтр особенно эффективно очищает приточный воздух от пыльцы и мелкой пыли. Для того, чтобы защитить теплообменник от обледенения, насколько это только возможно, в схеме электроники также имеется схема защиты от промерзания. Элемент, обеспечивающий защиту от промерзания, доступный в качестве опционального комплектующего оборудования (нагревательная секция для предварительного нагрева) представляет собой важное в этом отношении дополнение, его назначение – предупреждение срабатывания схемы защиты от промерзания. Таким образом, в течение всего года, даже при очень низких температурах, может обеспечиваться относительно высокая температура приточного воздуха, а также рекуперация тепла. Схема защиты от промерзания включается при температуре наружного воздуха, равной -3°С (стандартный теплообменник), и повышает температуру на 3К - до значения температуры, которое является задаваемым значением для температуры отработанного воздуха (4°С). Кроме того, система recoVAIR имеет функцию защиты от промерзания для гидравлических вторичных пароперегревателей; эта функция защищает гидравлический вторичный пароперегреватель от обледенения при выходе из строя вентилятора для отработанного воздуха или нагревательного элемента, обеспечивающего защиту от промерзания. Если температура наружного воздуха опускается ниже -5°С, то вентилятор для приточного воздуха выключается.

Названием «Система Aqua-Care» обозначают истему регулировки количества воздуха установки recoVAIR с контролем содержания влажности в отводимом воздухе.
Система «Aqua-Care» не имеет датчика уровня CO²: это экономит электроэнергию и обеспечивает приятный климат в помещении.
Установка recoVAIR с системой Aqua-Care или Aqua-Care plus в течение всего года обеспечивает приятный климат в помещении и обеспечивает в жилых помещениях наилучшую возможную влажность воздуха.
Самочувствие и здоровье жильцов улучшаются, оборудование и материалы, образующие конструкцию, получают защиту.
Aqua-Care
- Датчик влажности и интеллектуальная система управления установкой recoVAIR автоматически приводят количество воздуха в соответствие с условиями, когда влажность воздуха в помещениях снижается. Это особенно часто имеет место в зимние месяцы.
- Высушивание воздуха в помещении в периоды очень холодных погодных условий уменьшается.
- Более высокая относительная влажность зимой.
- Установки в минимальное время реагируют на все изменения значения влажности воздуха.
- Датчик влажности встроен в систему – проводка не нужна.
Aqua-Care plus System
- Все функции системы Aqua-Care
- Энтальпийный теплообменник позволяет извлекать влагу из отводимого воздуха, таким образом, воздух дольше остается в оптимальном диапазоне параметров.

По вопросам расчета и монтажа системы вентиляции с центральной приточно-вытяжной установкой Vaillant RecoVair VAR обращайтесь по телефонам указанным на сайте или пишите нам в форме обратной связи.
